صمام الفراشة المزدوج الأوفست

نرحب بكم للمجيء إلى مصنعنا لشراء صمام الفراشة المزدوج ، والسعر المنخفض ، والجودة العالية.

LYV و reg. مقدمة مزدوجة لصمام الفراشة

يستخدم صمام الفراشة اللامركزي المزدوج LYV على أساس التشكيل المحسن حاليًا على نطاق واسع صمام الفراشة المزدوج غريب الأطوار. خصائصه الهيكلية هي أن محور الساق ينحرف عن مركز القرص ووسط الجسم. يتيح تأثير الانحراف المزدوج للقرص أن يتم إزالته بسرعة من المقعد بعد فتح الصمام ، مما يلغي بشكل كبير البثق المفرط غير الضروري وظاهرة الخدش بين القرص والمقعد ، مما يقلل من مقاومة الفتح ، ويقلل من التآكل ، ويحسن عمر المقعد

LYV و reg. معلمة صمام فراشة إزاحة مزدوجة (المواصفات)

معيار اعتماد المنتج

الشكل الهيكلي

مزدوج غريب الأطوار

أساس التصميم

غيغابايت

API

وضع القيادة

يدوي ، دودة والعتاد ومحرك دودة ، يدوي ، كهربائي

معيار التصميم

GB / T 12238

API609 ، MSS.SP-68

الطول الهيكلي

GB / T12221

ASMEB16.10 ، API609 ، MSS.SP-68

ربط شفة

JB / T79 ، JB / T82 ، GB / T9115

ASME B16.5 ، ASME B16.47

الاختبار والتفتيش

جي بي / تي 9092

API 598

ملاحظة: يمكن تصميم وتصنيع حجم شفة توصيل الصمام ونهاية اللحام التناكبي وفقًا لمتطلبات المستخدم

مواد الأجزاء الرئيسية

رقم سري

مادة

مادة

رقم سري

جزء اسم

مادة

1 جسم الصمام

WCB ، CF8 ، CF8M ، CF8C ، CF3 ، CF3M

5 التعبئة

مرونة الجرافيت

2 ساق الصمام

1Cr13 ، 2Cr13 ، 1Cr18Ni9Ti ، 0Cr18Ni12Mo2Ti

6 غدة التعبئة

WCB ، CF8 ، CF8M

3 تجميع لوحة الفراشة

WC + f4 ، WCB + أجزاء مركبة من الفولاذ المقاوم للصدأ

WCB + F6، CF8، CF8M

7 دعم

WCB ، CF8 ، CF8M ، CF3 ، CF3M

4 وسادة التعبئة

2 كر 13

8 دودة والعتاد والعتاد دودة

LYV و reg. ميزة صمام الفراشة المزدوجة والتطبيق

1 تصميم معقول ، هيكل مدمج ، سهولة التجميع والتفكيك ، سهولة الصيانة.

2 هيكل غريب الأطوار ، يقلل من احتكاك حلقة الختم ، ويطيل عمر خدمة الصمام.

3 مختومة بالكامل ، صفر تسرب. يمكن استخدامه في حالة فراغ عالية جدًا

4 استبدل حلقة ختم لوحة الصمام ولوحة الفراشة والعمود الدوار وغيرها من المواد ، يمكن أن تكون قابلة للتطبيق على مجموعة متنوعة من الوسائط ودرجات حرارة مختلفة

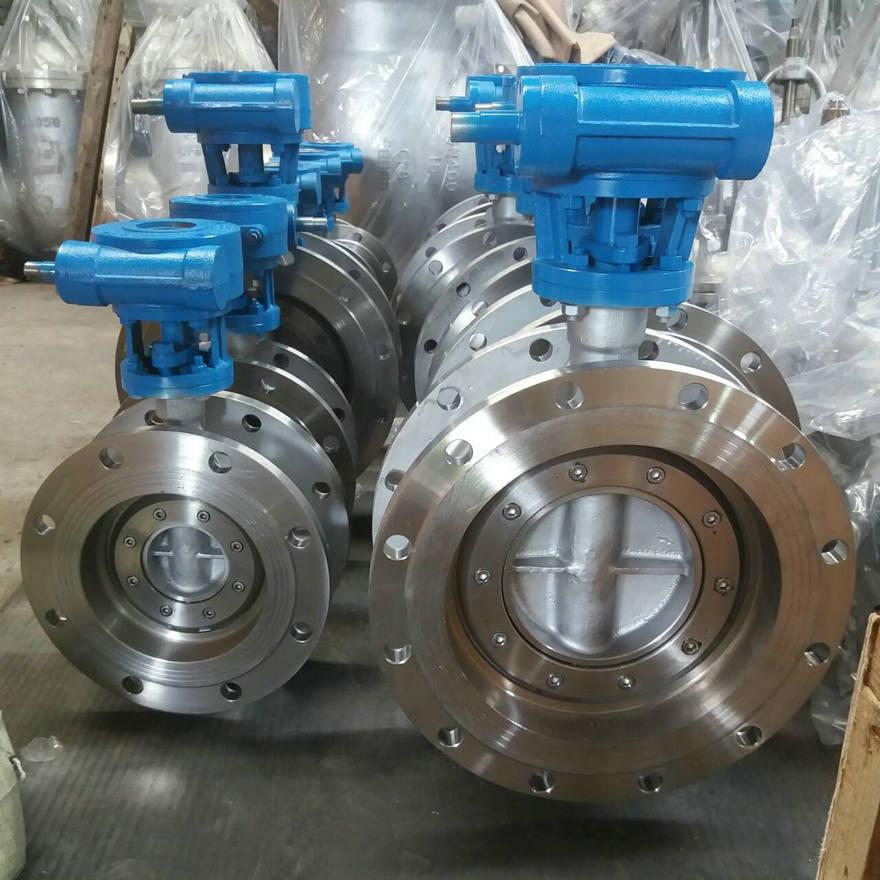

LYV و reg. تفاصيل صمام الفراشة المزدوجة
