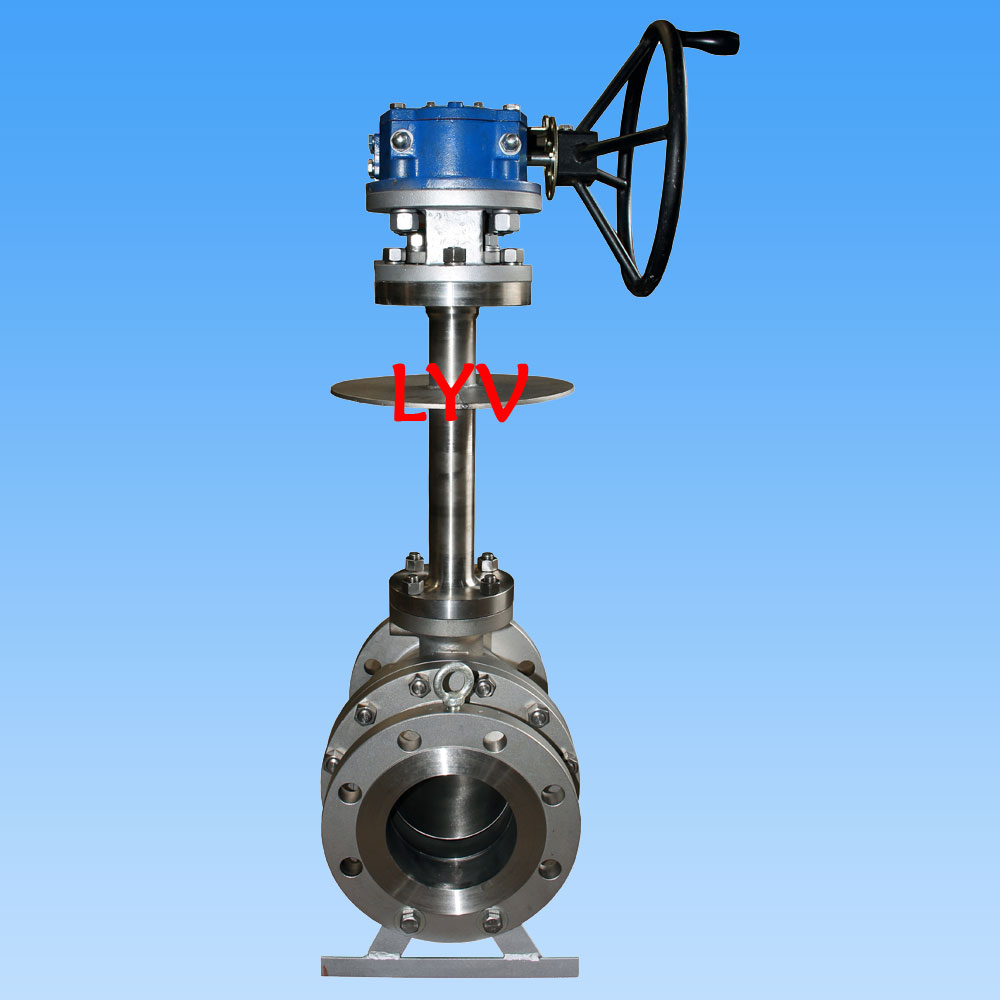

باعتبارنا مصنعًا محترفًا للصمامات، نود أن نقدم لك الصمام الكروي المثبت على مرتكز الدوران المبرد، وهو عبارة عن صمامات خاصة تستخدم في درجة حرارة العمل المنخفضة في الصناعة الكيميائية أو البيئة الباردة، وفقًا لمعايير التصميم API 6D&ASME B16.34 وإجراءات الاختبار المبردة ، يمكن أن تصل درجة الحرارة القصوى إلى -196 درجة مئوية.
تُستخدم الصمامات الكروية العائمة المبردة في ظروف العمل ذات درجات الحرارة المنخفضة، خاصة بالنسبة لبعض الوسائط الخطرة، مثل الغاز الطبيعي المسال. تتمتع شركتنا بالخبرة في تصميم، تصنيع، فحص واختبار الصمامات الكروية المبردة.
تصميم واختبار المعايير الدولية
معيار التصميم: BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D
معيار الفحص والاختبار: API 598/ API 6D
معيار اختبار السلامة من الحرائق: API 607/API 6FA
طول الحافة إلى الحافة: ANSI B 16.10 - نمط قصير/نمط طويل
اتصال النهاية: نهاية ذات حواف إلى ANSI B 16.5، نهايات اللحام التناكبي، نهايات اللحام المخزون.
حجم الشركة المصنعة ونطاق الضغط:
NPS من 2 إلى 48 بوصة (لفئة ANSI 150LB)
NPS من 2 إلى 48 بوصة (لفئة ANSI 300LB)
NPS من 2 إلى 48 بوصة (لفئة ANSI 600LB)
NPS من 2 إلى 36 بوصة (لفئة ANSI 900LB)
NPS من 2 إلى 24 بوصة (لفئة ANSI 1500LB)
NPS من 2 إلى 12 بوصة (لفئة ANSI 2500LB)
أو
DN50 إلى DN1200 (لـ PN0.6Mpa، 1.6Mpa، PN2.0Mpa، PN2.5Mpa)
DN50 إلى DN1200 (لـ PN4.0Mpa، PN5.0Mpa)
DN50 إلى DN1200 (لـ PN6.3Mpa، PN10.0Mpa)
DN50 إلى DN900 (لـ PN15.0Mpa)
DN50 إلى DN600 (لـ PN25.0Mpa)
تجويف الأنبوب: التجويف الكامل (FB) / تقليل التجويف (RB)
جسم البناء: مدخل نهائي
نوع غطاء المحرك/الغطاء: تصميم غطاء محرك السيارة الممتد لضمان موثوقية تعبئة الجذع وختمه، ومناسب لدرجة حرارة العمل -196 درجة مئوية.
نوع المقعد: نوع ناعم/ نوع معدني صلب
اتجاه التدفق: أحادي الاتجاه/ثنائي الاتجاه
وسيلة الخدمة: الغاز الطبيعي، النفط، المياه، الخ
الخدمة: حامض، ISO 15156/ NACE MR0175
الانبعاثات الهاربة: ISO 15848
الميزة: تصميم السلامة من الحرائق
تصميم مضاد للكهرباء الساكنة
جذع مقاوم للنفخ
كتلة مزدوجة وتصميم قاتم
آيباد مثبت على ISO 5211
تشغيل الصمام: رافعة يدوية / ترس دودي / تشغيل المحرك / مشغل هوائي / مشغل المحرك
MOC (قائمة المواد – BOM):
الجسم وغطاء المحرك: ASTM A352 LCB / LCC /ASTM A350 LF2 /LF3 (فولاذ كربوني منخفض الحرارة)
: أستم أ 351 غرام. CF 8 / CF 8M (SS 304 / SS 316) (ستانلس ستيل)
:ASTM A 351 غرام. CF 3 / CF 3M (SS 304L / SS 316L) (ستانلس ستيل)
الكرة الصلبة: ASTM A105N+ENP/ A105N+TCC
: أستم أ 182 F304 / F316 (سس 304 / سس 316)
: أستم A 182 F304L / F316L (SS 304L / SS 316L)
: ASTM A 182 F347
: أستم A182 F51/ F53 /F55
ملاحظة: نوع المقعد المعدني Harseal معالجة سطح الكرة: ENP، HCR، WC، لحام Ni60/ Ni55
الجذع: ASTM A182 F6a
: أستم A182 F304 / F316 / F304L / F316L
:17/4 ف
مقعد الكرة وختم الجسم: مملوء بالكربون PTFE – CFT
: جرافويل – خاتم جرافيت
تعبئة الغدة: PTFE – CFT مملوء بالكربون
: جرافويل – خاتم جرافيت
