ليف®، شركة متخصصة في تصنيع الصمامات الصناعية، قدمت منتجاتها

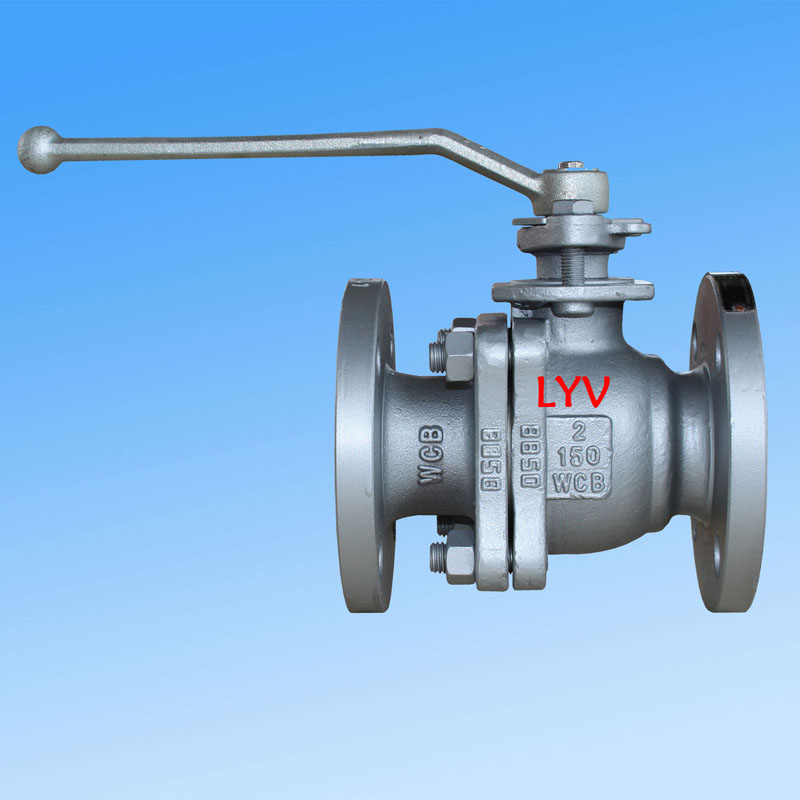

صمام كروي عائم مكون من قطعتين، أحد أنواع الصمامات الأكثر استخدامًا على نطاق واسع في أنظمة الأنابيب الصناعية. تقوم الشركة بتصدير الصمامات إلى الأسواق بما في ذلك أمريكا الشمالية وجنوب شرق آسيا وروسيا والشرق الأوسط. بفضل معدات التصنيع باستخدام الحاسب الآلي والقوى العاملة الماهرة، تتمتع LYV® بقدرة إنتاجية سنوية تتجاوز 50000 صمام، مما يدعم المتطلبات القياسية والمخصصة.
التصميم والبناء
يتميز الصمام الكروي العائم المكون من قطعتين بهيكل منقسم مع تصميم كروي عائم. تم تصميمه وفقًا لـISO 17292، API 608، وAPI 6Dالمعايير. يتوفر الصمام في تكوينات التجويف الكامل (FB) أو التجويف المخفض (RB)، مع بناء جسم الدخول النهائي. تشتمل خيارات غطاء المحرك على غطاء محرك مثبت بمسامير أو غطاء محرك ممتد، وتتوفر أنواع المقاعد في مقاعد ناعمة أو أشكال معدنية صلبة الغلق. يمكن أن يكون اتجاه التدفق أحادي الاتجاه أو ثنائي الاتجاه، مما يوفر المرونة لمتطلبات العملية المختلفة.
الحجم ونطاق الضغط
| فئة الضغط |
نطاق الحجم (NPS) |
نطاق الحجم (DN) |
| أنسي فئة 150 رطل |
1/2" – 10" |
DN15 – DN250 |
| أنسي فئة 300 رطل |
1/2" – 8" |
DN15 – DN200 |
| أنسي فئة 600 رطل |
1/2" – 4" |
DN15 – DN100 |
ملحوظة:بالنسبة لتصنيفات PN، يغطي الصمام PN0.6، PN1.6، PN2.0، PN2.5 حتى DN250؛ PN4.0 وPN5.0 حتى DN200؛ PN6.3 وPN10.0 حتى DN100.
معايير التصميم والاختبار
| الفئة القياسية |
المعيار المرجعي |
|
معيار التصميم
|
بي إس إن آيزو 17292 (BS 5351) / ASME B16.34 / API 6D |
|
التفتيش والاختبار
|
أبي 598 / أبي 6D |
|
اختبار السلامة من الحرائق
|
أبي 607 / أبي 6FA |
|
طول شفة إلى شفة
|
ANSI B16.10 - النمط القصير / النمط الطويل |
|
اتصالات النهاية
|
ذات حواف (ANSI B16.5)، اللحام التناكبي، اللحام المقبس |
الميزات الرئيسية
-
تصميم آمن ضد الحرائق- يتوافق مع API 607 / API 6FA
-
تصميم مضاد للكهرباء الساكنة- يبدد الشحنة الساكنة للتشغيل الآمن
-
جذع مقاوم للنفخ- يمنع قذف الجذع تحت الضغط
-
خدمة متوسطة– الغاز الطبيعي والنفط والماء والأكسجين والسوائل الصناعية الأخرى
-
خدمة الحامض– متوافق مع ISO 15156 / NACE MR0175
-
تشغيل الصمام- رافعة يدوية، ترس دودي، مشغل هوائي، مشغل كهربائي
مواد البناء (BOM)
الجسم وغطاء محرك السيارة
| درجة المادة |
وصف |
| أستم A216 غرام. دبليو سي بي / A105N |
الصلب الكربوني |
| ASTM A352 LCB / LCC / A350 LF2 |
فولاذ كربوني منخفض الحرارة |
| أستم A351 غرام. CF8 / CF8M |
سس 304 / سس 316 (ستانلس ستيل) |
| أستم A351 غرام. CF3 / CF3M |
SS 304L / SS 316L (الفولاذ المقاوم للصدأ) |
| أستم A351 غرام. CF8C |
الفولاذ المقاوم للصدأ |
| أستم A890 4A / 5A / 6A |
دوبلكس ستانلس ستيل |
الكرة الصلبة
| درجة المادة |
وصف |
| A105N + سياسة الجوار الأوروبية / A105N + TCC |
فولاذ كربوني مع طلاء نيكل غير كهربائي / طلاء كربيد التنغستن |
| أستم A182 F304 / F316 |
سس 304 / سس 316 |
| أستم A182 F304L / F316L |
سس 304 ل / سس 316 ل |
| أستم A182 F347 |
الفولاذ المقاوم للصدأ |
| أستم A182 F51 / F53 / F55 |
دوبلكس / سوبر دوبلكس ستانلس ستيل |
ملاحظة للمقعد المعدني الصلب:تشمل معالجات سطح الكرة ENP، وHCR، وWC، واللحام Ni60 / Ni55.
ينبع
| درجة المادة |
وصف |
| أستم A182 F6a |
الفولاذ المقاوم للصدأ المارتنسيتي |
| أستم A182 F304 / F316 / F304L / F316L |
الفولاذ المقاوم للصدأ |
| 17-4 ف |
الفولاذ المقاوم للصدأ المتصلب بالترسيب |
| أستم A182 F51 / F53 / F55 |
دوبلكس / سوبر دوبلكس ستانلس ستيل |
المقاعد وأختام الجسم وتعبئة الغدة
| مادة |
طلب |
| PTFE العذراء |
المقعد / ختم الجسم / تعبئة الغدة |
| 25% زجاج مملوء بـ PTFE (GFT) |
المقعد / ختم الجسم / تعبئة الغدة |
| الكربون المملوء بـ PTFE (CFT) |
المقعد / ختم الجسم / تعبئة الغدة |
| نظرة خاطفة / ديلرين |
مقعد / ختم الجسم |
| جرافويل (حلقة الجرافيت) |
المقعد / ختم الجسم / تعبئة الغدة |
التطبيق والخدمة
يعتبر الصمام الكروي العائم المكون من قطعتين مناسبًا لمجموعة واسعة من التطبيقات الصناعية بما في ذلك النفط والغاز والبتروكيماويات وتوليد الطاقة ومعالجة المياه وأنظمة خطوط الأنابيب. وهي متوفرة مع وصلات طرفية ذات حواف أو لحام تناكبي أو لحام مقبس، ويمكن تشغيلها يدويًا أو باستخدام مشغلات آلية. توفر LYV® الدعم الكامل لما بعد البيع والتسليم في الوقت المناسب، بدعم من فرق الهندسة والإنتاج ذات الخبرة.
ملحوظة:للحصول على مجموعات المواد المخصصة، أو تقييمات الضغط، أو تكوينات المشغل، يرجى الاتصال بـ LYV® مباشرة مع مواصفات مشروعك.
